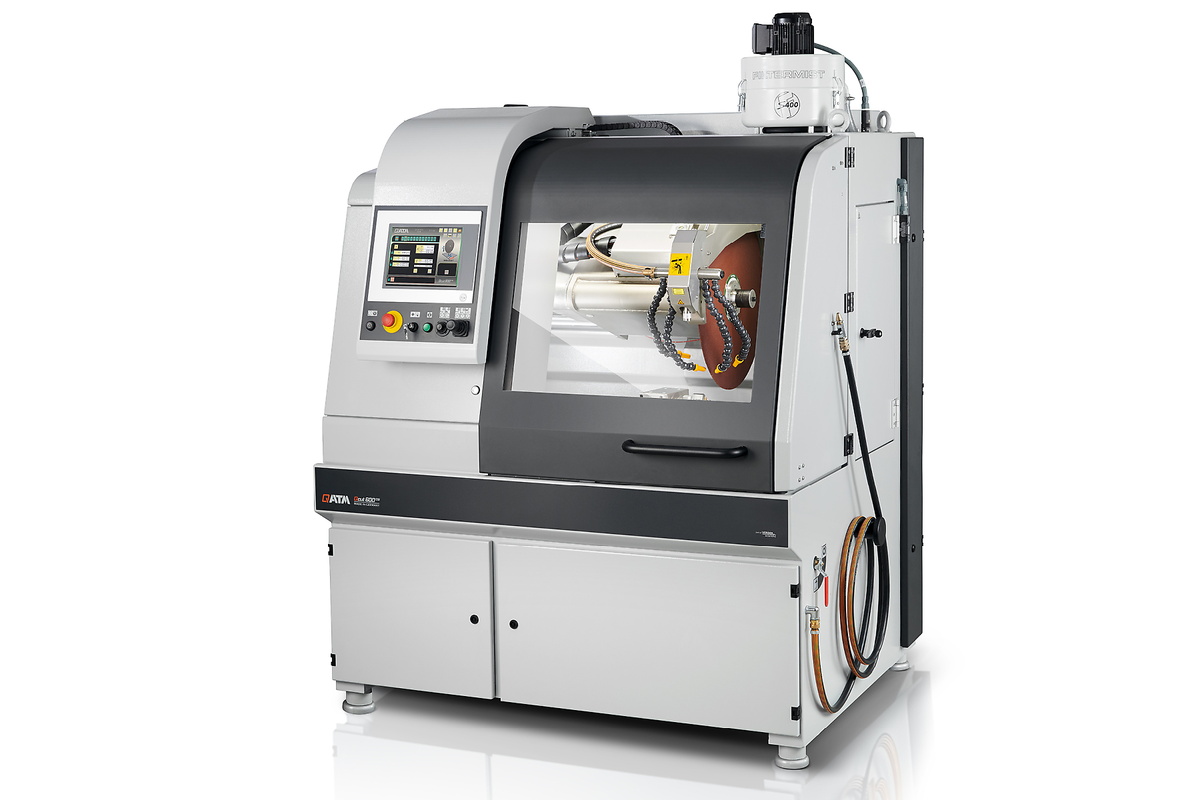

El Qcut 600 BOT es un robot de corte totalmente automático con un máximo de 5 ejes para el uso de discos de corte con un tamaño de hasta 610 mm / 24".
El robot de corte Qcut 600 BOT abre nuevas posibilidades de aplicación con sus 5 ejes (ejes X, Y, Z, B y C) y la mesa de la máquina de amplias dimensiones (Ø 600 mm). El avance automático (eje X) y el corte transversal (eje Y) alcanzan velocidades de hasta 80 mm/seg. gracias a sus accionamientos altamente dinámicos.
La mesa giratoria (eje B) tiene un radio de giro de 360° y puede ampliarse modularmente con un eje de rotación adicional (eje C) (radio de giro ejes combinados: eje B: 200° / eje C: 360°).
El protector del disco de corte se guía en paralelo durante el corte transversal para aumentar la capacidad de corte del disco de corte. La puerta grande corredera y lateral, con bloqueo de seguridad cuando se mueve el disco de corte, garantiza el mejor acceso posible a la amplia mesa de la máquina.
La refrigeración por circulación y la lubricación central automática están integradas en el cuerpo de la máquina de robusta construcción de acero. El Qcut 600 BOT también puede equiparse con un sistema de filtro de banda como alternativa al equipo de refrigeración por circulación.
La función Teach-in facilita la programación de las posiciones de corte al usuario, desplazándose a las posiciones individuales. El proceso multiposición MPP permite el posicionamiento simultáneo y el corte automático de diversos componentes en la mesa de sujeción. Esto elimina la necesidad de volver a sujetar los componentes que requiere mucho tiempo.
La medición dinámica del disco de corte permite obtener resultados de corte reproducibles con una calidad constante. Al supervisar automáticamente el diámetro actual del disco de corte, los parámetros de corte se ajustan después de cada corte para que la velocidad y la profundidad de corte se mantengan constantes.
Para optimizar la calidad del corte, la máquina detecta automáticamente las singularidades locales del material, como las zonas endurecidas, y regula la velocidad de avance en función de la fuerza de corte. Al iniciar un nuevo corte, el componente se detecta automáticamente y el avance se realiza a velocidad reducida (control de arranque suave).
El diagnóstico directo de averías y la asistencia en línea de QATM se pueden proporcionar a través de una conexión VPN utilizando una conexión a Internet de banda ancha existente.
El eje C modular de la mesa abre nuevas posibilidades para el posicionamiento preciso de componentes complejos. Gracias a la solución patentada de ejes de rotación combinados, se elimina la necesidad de realizar una nueva sujeción que requiere mucho tiempo y el uso de herramientas de sujeción adicionales.

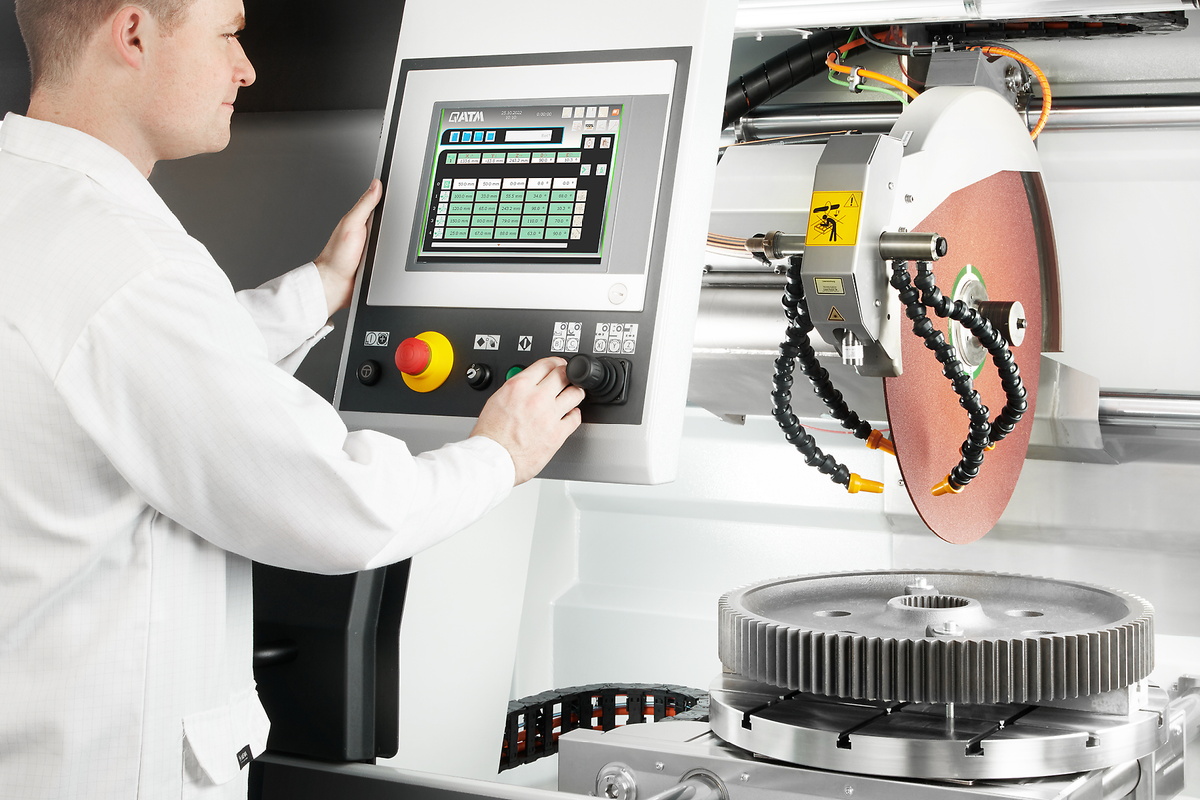

1. Panel de control ergonómico
2. Eje de rotación opcional
Eje C
3. Cuerpo robusto de la máquina
4. Amplia mesa de la máquina
5. Puerta lateral
6. Medición automática del disco de corte
7. Eje de rotación
Eje B
Los componentes de gran tamaño pueden depositarse directamente con carretilla elevadora o grúa a través de la amplia puerta corredera.
El corte es más fiable, seguro y eficaz cuando se realiza con los ingredientes adecuados: conocimientos, cuidado y la elección correcta de los consumibles e instrumentos.
Nuestros innovadores dispositivos de sujeción se utilizan para sujetar las piezas de trabajo de manera segura y precisa garantizando un proceso exacto de corte y lijado. Disponemos de una amplia gama de diferentes dispositivos de sujeción que se ha desarrollado para aplicaciones específicas y tamaños concretos de piezas de trabajo.
Máquina configurable con 4 (X/Y/Z/B) o 5 ejes (X/Y/Z/B/C)
| Disco de corte | up to ø 610 mm / 24“ |
| Distancia máx. de corte del disco | 244 mm (cutting wheel ø 610 mm) |
| Portadisco | ø 32 / 40 mm |
| Eje X automático | 550 mm |
| Eje Y automático | 360 mm |
| Eje Z automático | 550 mm |
| Exactitud de movimiento eje Z | 0,1 mm |
| B-Axis | 4 axes: 360° 5 axes: 200° |
| C-Axis | 4 axes: - 5 axes: 360° |
| Table | ø 600 mm, stainless |
| Ancho de ranura | 12 mm |
| Velocidad | variable 1000 - 2400 rpm |
| Potencia de accionamiento (motor principal) | 15 kW, S1 |
| Potencia de conexión | 30 kVA |
| anchura x altura x profundidad | 1640 x 2200 x 1480 mm |
| Peso | approx. 1600 kg (depends on equipment) |
Reservado el derecho a realizar modificaciones técnicas o correcciones.
