La garantía de calidad en materialografía comienza con un corte excelente.
Durante más de 20 años, las innovadoras máquinas de corte de precisión de QATM han establecido nuevos estándares y puntos de referencia en la preparación de muestras materialográficas. ¿Qué hace que nuestras máquinas de corte sean tan especiales? Diseñamos y desarrollamos máquinas en las que la precisión y la calidad son primordiales. Con la Qcut 200 A como modelo sucesor de la Brilliant 220, hemos perfeccionado el popular modelo en la 4ª generación. La Qcut 200 A sigue siendo única en el mercado con su diseño conceptual de una gran máquina de corte en formato de sobremesa.
Ventajas
La Qcut 200 A es una máquina de corte de precisión con hasta 3 ejes automáticos que se utiliza con discos de corte con un tamaño de hasta 203 mm / 8''.
La Qcut 200 A es una máquina de corte de precisión compacta que ofrece la máxima flexibilidad y aprovechamiento del espacio, con hasta tres ejes automáticos (X, Y, Z) y numerosas funciones de corte. Gracias a su diseño modular, la Qcut 200 A puede equiparse de forma óptima con numerosas opciones y herramientas de sujeción adecuadas.
La gran pantalla táctil de 7" está dispuesta de forma ergonómica y es fácil de manejar mediante el software de fácil manejo. La palanca de mando garantiza un movimiento cómodo de los ejes automáticos.
Gracias al monitoreo de flujo opcional, se puede garantizar una refrigeración constante al cortar muestras sensibles con procesos de corte largos. El proceso de corte se interrumpe automáticamente cuando se alcanza un valor umbral crítico.

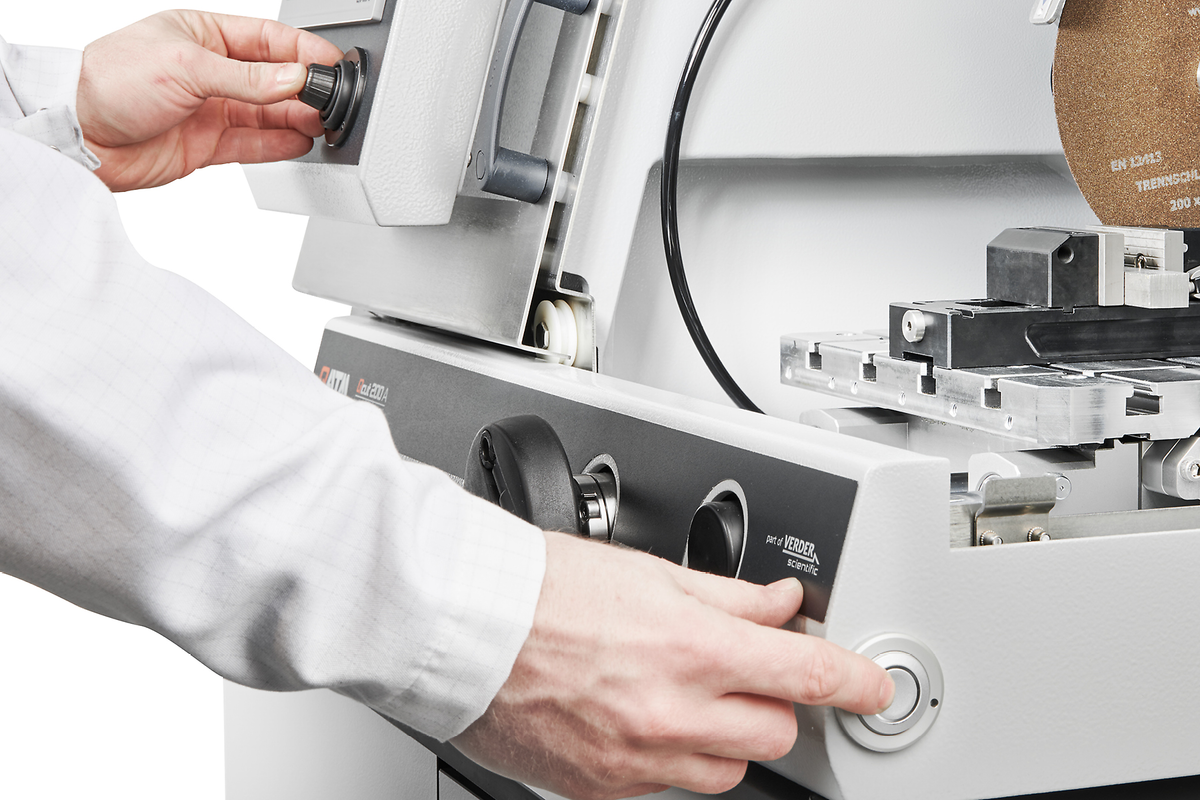

Gracias al pulsador de validación, la máquina solo puede posicionarse mediante el mando bimanual cuando la puerta está abierta. Esto elimina el riesgo de aplastamiento para el operario de la máquina.
Además de la probada detección automática de componentes, la máquina dispone de un nuevo tipo de detección de salida (función de Auto-Stop). De este modo, se detectan automáticamente los puntos de inicio y final del proceso de corte y se acortan los tiempos del proceso.
La máquina se limpia de forma totalmente automática a través de las boquillas en espiral de la cámara de corte. La limpieza puede conectarse individualmente y, en caso necesario, se inicia automáticamente después de cada corte. Para una vista despejada, también puede conectarse durante el proceso de corte.
Dependiendo de la geometría de la pieza, se utiliza el corte horizontal o vertical para minimizar el área de contacto entre la pieza y el disco de corte. Las funciones de corte escalonado separan la pieza capa por capa y optimizan el ángulo de acción para un corte que protege el material. Por lo tanto, son especialmente adecuadas para materiales sólidos.
Con la nueva unidad de sujeción por vacío, los portaobjetos de vidrio para secciones finas pueden fijarse fácilmente y sin deslizamiento.
Con la nueva unidad de sujeción por vacío, los portaobjetos de vidrio para secciones finas pueden fijarse fácilmente y sin deslizamiento.
1. Enjuague de la cámara de corte
2. Mesa de máquina grande
3. Panel de control ergonómico
4. Láser de línea
5. Accesorios
6. Bloqueo del disco de corte
7. Dispositivo de rectificado
Hay disponible una amplia gama de herramientas de sujeción para la Qcut 200 A. Utilizando el sistema de fijación Easy, pueden fijarse de forma fácil y segura a la mesa con un solo tornillo. De este modo, se hace innecesario el tedioso proceso de pasar las herramientas de sujeción por las ranuras en T de la mesa. El sistema de sujeción Easy es un accesorio innovador de gran impacto en el trabajo diario.
Base de sujeción Easy S con función giratoria + Easy adaption (vertical)
Base de sujeción Easy S con Qtool 40 S
Qtool 40
El corte es más fiable, seguro y eficaz cuando se realiza con los ingredientes adecuados: conocimientos, cuidado y la elección correcta de los consumibles e instrumentos.
Nuestras innovadores herramientas de sujeción se utilizan para sujetar piezas de trabajo de forma segura y precisa para garantizar procesos de corte y lijado exactos. Qtools ofrece una amplia gama de diferentes herramientas de sujeción que se han desarrollado para una gran variedad de aplicaciones y tamaños de piezas de trabajo.
| Disco de corte | up to Ø 203 mm / 8" |
| Tamaño máx. de la muestra | 75 mm (cut-off wheel Ø 200 mm) |
| Portadisco | Ø 12,7 mm |
| Eje X | 210 mm (manual / automatic) |
| Eje Y | 80 mm (automatic) |
| Eje Z (opcional) | 80 mm (automatic) |
| Feedrate | 0.01 - 20 mm/s |
| Exactitud de movimiento eje Z | 0,005 mm |
| Avance transversal mín. (eje Z) | 0,001 mm |
| Mesa sin eje Z (AnxPr) | 300 x 210 mm |
| Mesa con eje Z (AnxPr) | 280 x 210 mm |
| Ancho de ranura | 8 mm |
| Velocidad | 300 - 5000 rpm |
| Potencia de accionamiento (motor principal) | 0,75 kW, S1 |
| Potencia de conexión | 2,2 kVA |
| anchura x altura x profundidad | 725 x 535 x 675 mm |
| Peso | ~ 82 kg |
