El Qness 150 CSA+ incorpora lo mejor de todos los conceptos y prácticas probados: la versatilidad de un durómetro automático y la velocidad de nuestros durómetros Rockwell.
Una platina XY totalmente automática garantiza ensayos de dureza de alta precisión. Es ideal para ensayos en serie y progresivos totalmente automáticos de piezas con alturas de ensayo idénticas. De todas formas, también se pueden realizar ensayos individuales.
Ventajas
Rockwell
DIN EN ISO 6508, ASTM E-18
Plastics
DIN EN ISO 2039
Conversiones integradas: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140
Aplicación electrónica de la fuerza y control en bucle cerrado
Todos los durómetros QATM con software QpixControl2 y QpixT2 se integran perfectamente con la plataforma IoT de Verder Scientific, ofreciendo funciones avanzadas y una conectividad perfecta.
La iluminación LED integrada en la zona de trabajo simplifica el posicionamiento exacto de la pieza de ensayo, mejorando así la comodidad de manejo para el operario.
No es necesario realizar largas pausas de reequipamiento debido a puntos de ensayo inaccesibles. El cabezal de sujeción puede extraerse mediante 2 tornillos. Ahora, incluso los puntos de ensayo en contornos de difícil acceso pueden ser accesibles con facilidad.
¿No hay una mesa adecuada en el área de ensayo? ¡Tranquilo! El Qness 150 CS/CSA se ajusta perfectamente al pedestal opcional de la máquina. El marco auxiliar de primera calidad se adapta a los colores del durómetro. El pedestal de la máquina incluye un compartimento espacioso con cerradura en el cual se pueden guardar los accesorios. Madera de haya (40 mm de espesor) con un orificio del husillo.
La altura de la mesa de ensayo puede ajustarse de forma continua (la posición puede fijarse) mediante la guía de husillo con rodamiento de rodillos sin juego: ideal para ensayos en serie y de progresión totalmente automáticos en piezas con idéntica altura de ensayo. La secuencia de ensayo se realiza sin sujeción. También se pueden realizar ensayos individuales con el retenedor giratorio patentado.
La platina XY automática con accionamiento de posicionamiento de alta precisión permite realizar extensas series de ensayos y curvas de dureza. Palanca de mando externa para el control de los 3 ejes. Superficie de apoyo utilizable: 180 x 200 mm. Recorrido: X 220 / Y 220 mm.
Platina XY totalmente automática y robusta con accionamiento de posicionamiento de alta precisión. Palanca de mando dinámica para controlar los 3 ejes (XYZ). Superficie de apoyo utilizable 200 x 180 mm.

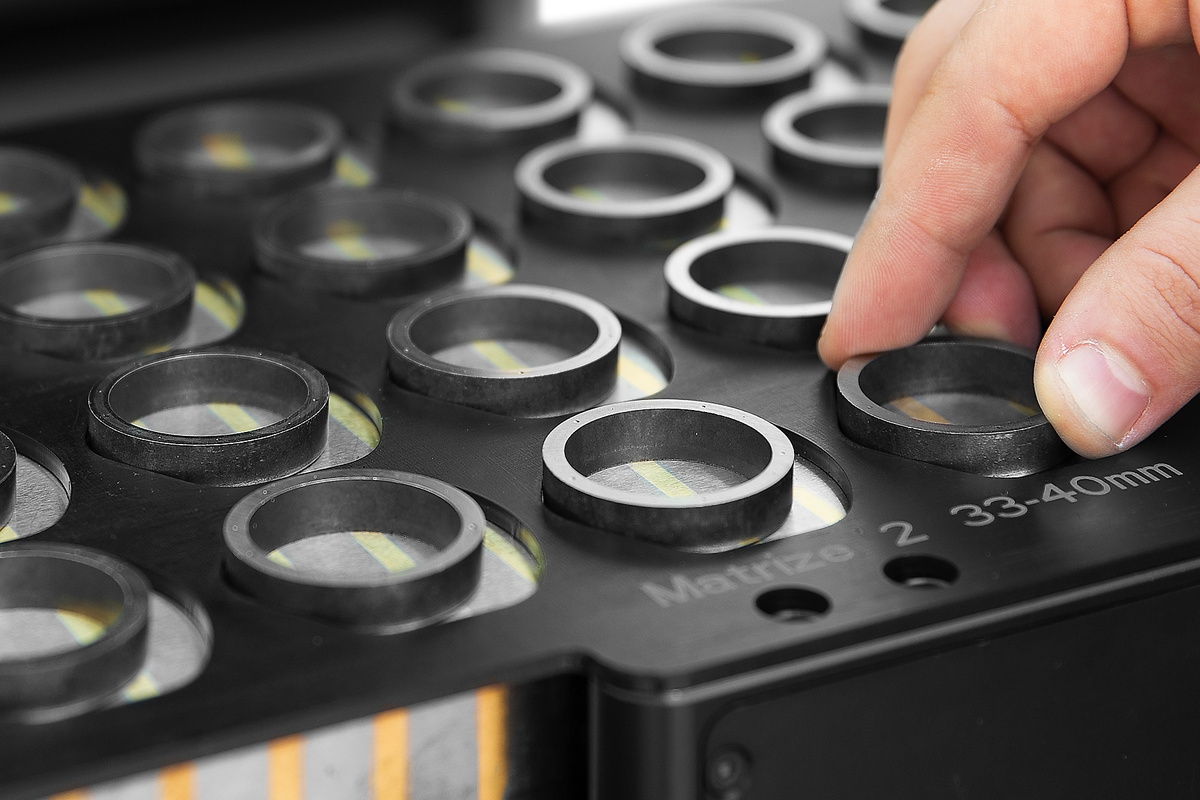

Es posible guardar muestras recurrentes como plantillas. Todos los datos relevantes, como patrones de ensayo, métodos de ensayo y campos de usuario, pueden activarse mediante portamuestras definidos. QATM puede suministrar dispositivos de sujeción, matrices o sistemas de casetes adecuados para cualquier requisito.

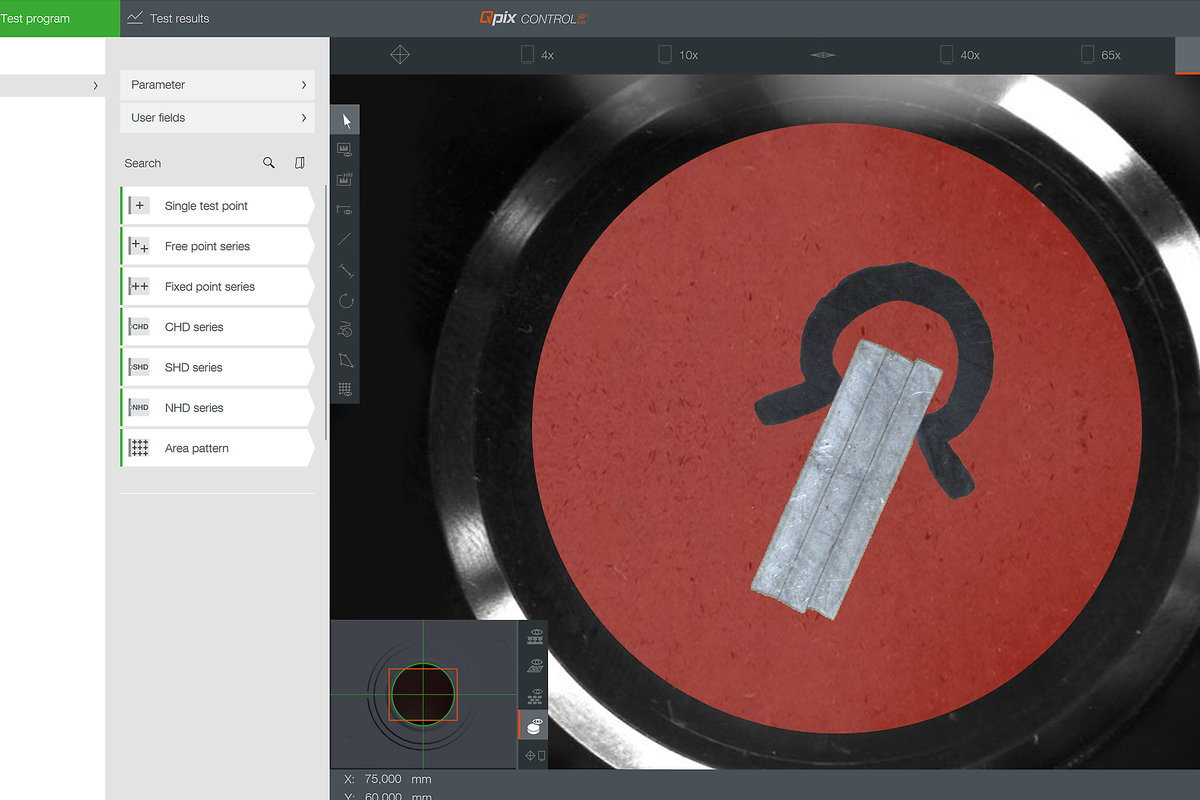

Máxima facilidad de uso gracias a la cámara en color de 5 megapíxeles para grabar toda la muestra y obtener una visión general y una documentación perfectas en el protocolo. Las versiones CSA+ incluyen de serie la grabación de toda la superficie de la mesa como imagen de la muestra.
El motor de inducción de alto rendimiento garantiza una sujeción óptima de la pieza de trabajo. La fuerza de sujeción se adapta al método de ensayo y se ajusta automáticamente para que sea superior a la fuerza de ensayo. Los operarios no necesitan ajustar niveles y pueden confiar en que el dispositivo garantiza una adaptación segura y optimizada.
QATM es el socio profesional perfecto para asesorarle sobre requisitos complejos y dispositivos de fijación. Con mucho gusto le asesoraremos, diseñaremos y pondremos en práctica una solución personalizada para usted, ya que solo la solución de sujeción de componentes adecuada puede garantizar resultados fiables.
Con el Qness 150 CS y CSA+, QATM apuesta por un sistema de medición de profundidad HEIDENHAIN directo y ultrapreciso, posicionado exactamente en el eje del indentador. De este modo se evitan las imprecisiones de medición causadas por deformaciones en el sistema. Otra ventaja insuperable: la profundidad de indentación puede medirse de forma directa/absoluta, y puede calibrarse fácilmente de acuerdo con las últimas normas Rockwell.
Intuitivo, claramente organizado y profesional: Software de ensayo de dureza de nueva generación Qpix Control2, desarrollado a partir de los comentarios y aportaciones de los clientes para ofrecer la máxima facilidad de uso. El software incluye imágenes en 3D y toda una gama de elementos de control y vistas de fácil comprensión. Establece nuevos estándares en los ensayos de dureza.
Las muestras idénticas pueden configurarse en el software a escala como un modelo en 3D.
Time-saving test mode ‘Complete all indentations – then evaluate’ and ‘Optimum Stop’ to complete test series as soon as the lower hardness limit has been undercut.
Qconnect es la interfaz del software Qpix Control 2 de QATM, que proporciona a los clientes una gama completa de conectividad entre dispositivos, desde la producción en serie, interfaces XML abiertas (bidireccionales) y soluciones plug-in previamente especificadas, como QDAS Plug-In+, hasta soluciones de conectividad específicas del cliente completamente implantadas por QATM. Tenemos una solución profesional para cada requisito de aplicación.
| Rango de fuerzas de ensayo | 1 - 250 kg (9.81 - 2450 N) |
| Posiciones de herramienta | 1 |
| Software | QPIX CONTROL 2 |
| Ajuste de altura | motorizado |
| Altura de ensayo | 140 mm |
| Profundidad de garganta | 238 mm |
| Mesa para ensayos | 180 x 200 mm |
| Recorrido transversal | X 220 / Y 220 mm |
| Peso máx. de la pieza de trabajo | 100 kg |
| Peso del dispositivo básico | 140 kg |
| Display | - |
| Secuencia de ensayo | aplicación de la fuerza totalmente automatizada / electrónica |
| Operating system / Hard drive | Windows 10 IoT / 128 GB SSD |
| Puertos | 1x RJ45 (Ethernet) |
