Se ha prestado especial atención a los siguientes aspectos durante el desarrollo de los dispositivos Qness 200: Máximo rendimiento con el mínimo esfuerzo.
Una platina XY totalmente automática garantiza ensayos de dureza de alta precisión. Es ideal para ensayos de repetición totalmente automáticos y ensayos de progresión. Su sistema óptico con cámara en color proporciona resultados reproducibles y fiables en todo momento.
El manejo a través de un sistema de PC externo se realiza sobre la base del software de ensayo de dureza Qpix Control 2 de fácil manejo y ofrece ventajas como el ajuste automático de la altura, la exploración sin contacto o la compatibilidad con CAD.
Ventajas
Video del producto
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Plastics
DIN EN ISO 2039
Aplicación electrónica de la fuerza y control en bucle cerrado
Conversiones integradas: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Todos los durómetros QATM con software QpixControl2 y QpixT2 se integran perfectamente con la plataforma IoT de Verder Scientific, ofreciendo funciones avanzadas y una conectividad perfecta.
¡Incomparable en su clase! Sabemos lo importante que puede ser un aparato de calidad superior de larga duración y garantizamos la excelente calidad de nuestra serie Qness 200 CS/CSA+. ¡Desarrollado y fabricado en Austria!
Los módulos de luz XLED revolucionan la evaluación de las indentaciones Brinell: sobre todo en el caso de las indentaciones suaves Brinell, las lentes comercialmente disponibles podrían interpretar unos resultados de medición inexactos. Las lentes XLED garantizan resultados de medición precisos irrepetibles mediante la iluminación directa.
Sin necesidad de largos tiempos de reequipamiento para las posiciones de ensayo de difícil acceso. El retenedor se puede girar manualmente hacia fuera y hacia dentro. Además, los elementos de sujeción se pueden cambiar fácilmente y adaptarse a los componentes del cliente.
Las cámaras de 5 megapíxeles CMOS de alta calidad definen el actual estándar industrial. Comparado con otros sistemas de cámara, es posible una estabilidad de transmisión mucho mayor. Además, el PC y el durómetro pueden configurarse por separado incluso a grandes distancias.
Es posible configurar una serie de elementos de sujeción y retención para adaptarlos a los requisitos de las herramientas. El protector transparente contra colisiones disponible como opción puede evitar que las herramientas del dispositivo sufran daños, al tiempo que garantiza una visión sin obstáculos del interior de la celda de ensayo.
Cambios de indentador excepcionalmente simples y sin herramientas gracias al mecanismo de liberación rápida del indentador.
Cubrir de forma sencilla las aplicaciones universales: el concepto con eje giratorio horizontal combina espacio para 5 herramientas en un diseño compacto exclusivo. Los elementos cerrados por tres lados aseguran que la pieza de trabajo quede fijada cerca del punto de ensayo, incluso con componentes pequeños.
La altura de la mesa de ensayo puede ajustarse de forma continua (la posición puede fijarse) mediante la guía de husillo con rodamiento de rodillos sin juego: ideal para ensayos en serie y de progresión totalmente automáticos en piezas con idéntica altura de ensayo. La secuencia de ensayo se realiza sin sujeción. También se pueden realizar ensayos individuales con el retenedor giratorio patentado.
La platina XY automática con accionamiento de posicionamiento de alta precisión permite realizar extensas series de ensayos y curvas de dureza. Palanca de mando externa para el control de los 3 ejes. Superficie de apoyo utilizable: 180 x 200 mm. Recorrido: X 220 / Y 220 mm.
Los portamuestras QATM, con hasta ocho muestras embutidas, pueden colocarse en el soporte de piezas grandes para someterlas a ensayo en una sola operación.
Lijado, pulido y ensayo de dureza: todo en un solo ciclo de trabajo. La máquina está diseñada de tal forma que los discos abrasivos de las máquinas QPol pueden sujetarse directamente en el durómetro mediante un dispositivo. De este modo se evita tener que quitar las muestras entre un paso y otro.
La iluminación uniforme de la zona de trabajo con LED brillantes permite el posicionamiento seguro de la pieza de ensayo. La iluminación de la zona de trabajo está diseñada para iluminar la zona de ensayo sin sombras que puedan molestar.

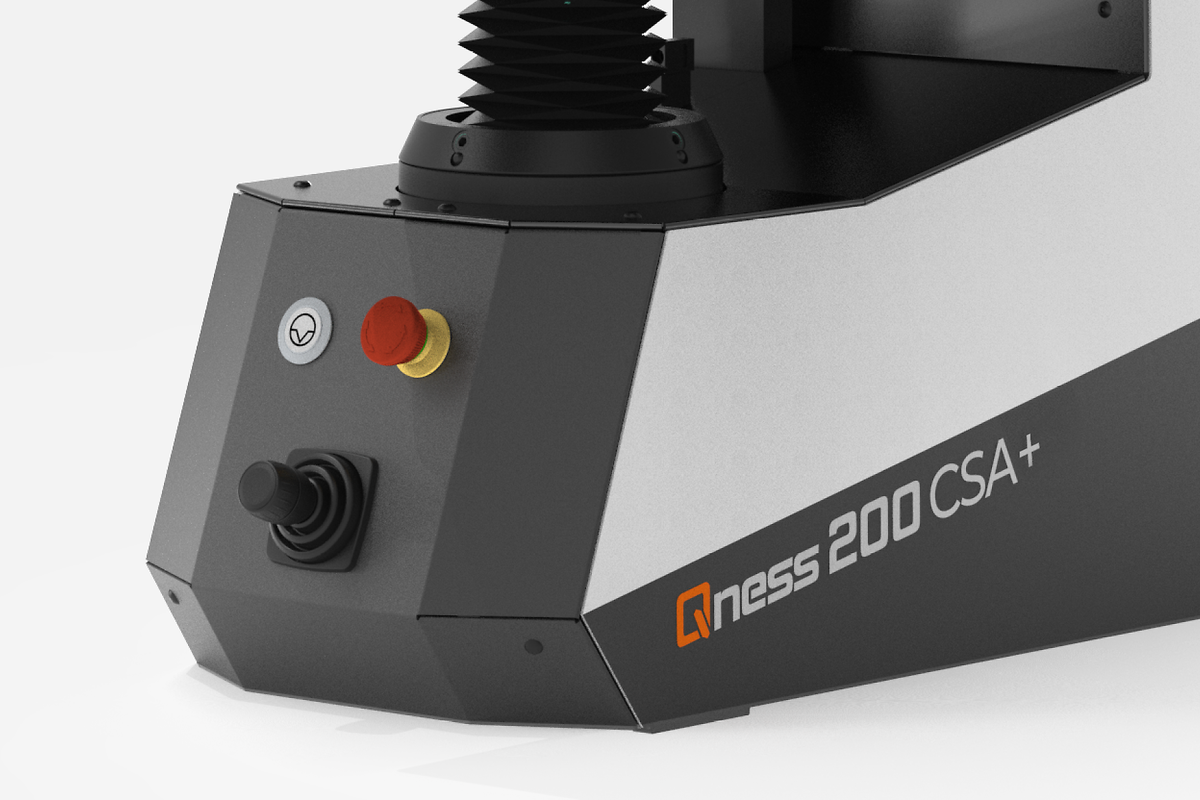

Platina XY totalmente automática y robusta con accionamiento de posicionamiento de alta precisión. Palanca de mando dinámica para controlar los 3 ejes (XYZ). Superficie de apoyo utilizable 200 x 180 mm.
El motor de inducción de alto rendimiento garantiza una sujeción óptima de la pieza de trabajo. La fuerza de sujeción se adapta al método de ensayo y se ajusta automáticamente para que sea superior a la fuerza de ensayo. Los operarios no necesitan ajustar niveles y pueden confiar en que el dispositivo garantiza una adaptación segura y optimizada.
QATM es el socio profesional perfecto para asesorarle sobre requisitos complejos y dispositivos de fijación. Con mucho gusto le asesoraremos, diseñaremos y pondremos en práctica una solución personalizada para usted, ya que solo la solución de sujeción de componentes adecuada puede garantizar resultados fiables.
Máxima facilidad de uso gracias a la cámara en color de 5 megapíxeles para grabar toda la muestra y obtener una visión general y una documentación perfectas en el protocolo. Las versiones CA+ y A+ incluyen de serie la grabación de toda la superficie de la mesa como imagen de la muestra.
Es posible guardar muestras recurrentes como plantillas. Todos los datos relevantes, como patrones de ensayo, métodos de ensayo y campos de usuario, pueden activarse mediante portamuestras definidos. QATM puede suministrar dispositivos de sujeción, matrices o sistemas de casetes adecuados para cualquier requisito.
La laboriosa creación de puntos de ensayo, especialmente en los ensayos de flanco de diente, queda minimizada gracias a las plantillas predefinidas. La versión A+ permite que todo el procedimiento normalizado entre HV30 y HV1 sea realizada por un solo dispositivo.
Las funciones de serie de "soldadura avanzada" facilitan integrar de forma sencilla y conforme a las normas (por ejemplo, EN ISO 9015 & EN ISO 22826) el patrón de ensayo para los ensayos de dureza Brinell / Knoop / Vickers. Los patrones predefinidos pueden adaptarse sencillamente a la correspondiente pieza de ensayo mediante funciones interactivas. En caso necesario, los módulos Qpix INSPECT también pueden proporcionar un análisis materialográfico de la unión soldada al mismo tiempo.
El módulo de software opcional "Gráfico de dureza en 2D/3D" es la ayuda perfecta para la determinación detallada de la distribución de la dureza a lo largo de toda la sección transversal, especialmente de piezas de muestra tratadas térmicamente. Esto es muy importante en la investigación de materiales y también para los ensayos de uniones soldadas o en los análisis de daños.

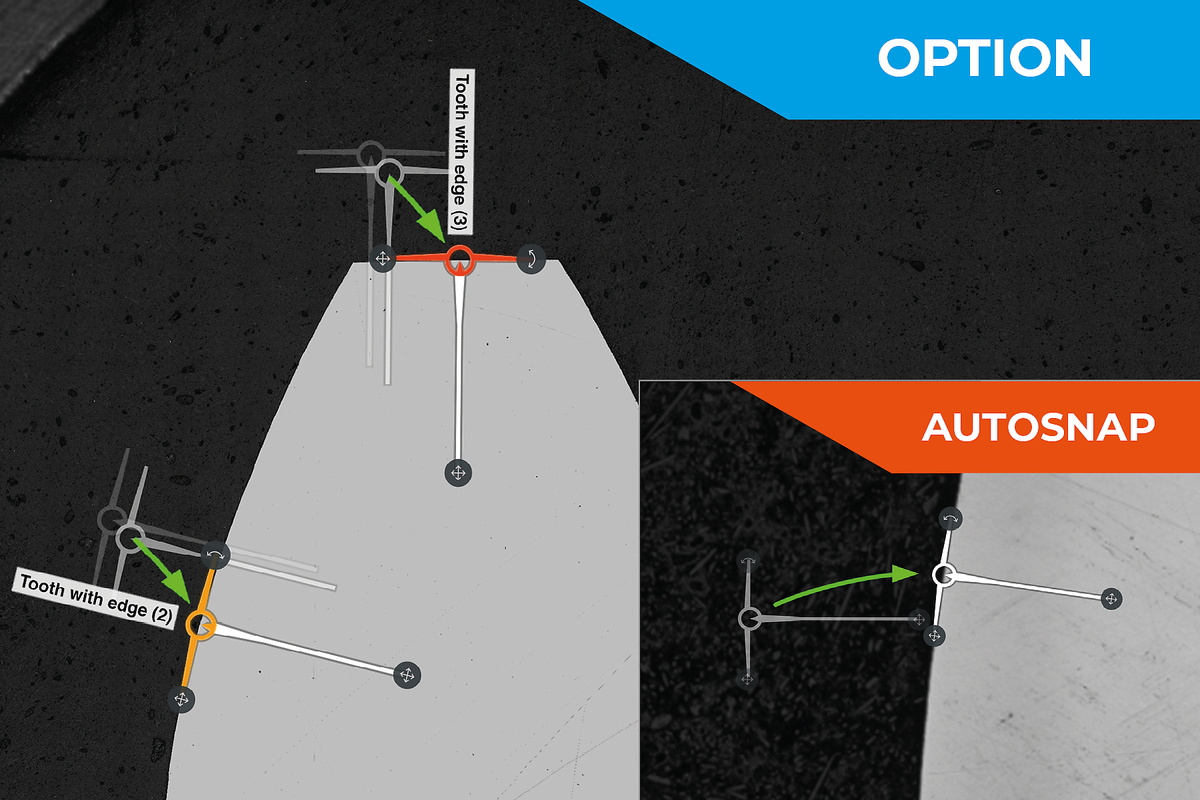

El reconocimiento de los bordes implica la adaptación automática de los puntos de inicio de las filas de ensayo al borde de la muestra cuando se utilizan las plantillas de proyectos y muestras correspondientes. El módulo aumenta significativamente el grado de automatización y es un complemento ideal para la función AutoSnap suministrada de serie.
Para determinar el valor K1C, se miden las 4 líneas de fractura según la norma. A continuación, se calcula automáticamente el valor MPa√m.
Intuitivo, claramente organizado y profesional: Software de ensayo de dureza de nueva generación Qpix Control2, desarrollado a partir de los comentarios y aportaciones de los clientes para ofrecer la máxima facilidad de uso. El software incluye imágenes en 3D y toda una gama de elementos de control y vistas de fácil comprensión. Establece nuevos estándares en los ensayos de dureza.
Las muestras idénticas pueden configurarse en el software a escala como un modelo en 3D.
Time-saving test mode ‘Complete all indentations – then evaluate’ and ‘Optimum Stop’ to complete test series as soon as the lower hardness limit has been undercut.
Qconnect es la interfaz del software Qpix Control 2 de QATM, que proporciona a los clientes una gama completa de conectividad entre dispositivos, desde la producción en serie, interfaces XML abiertas (bidireccionales) y soluciones plug-in previamente especificadas, como QDAS Plug-In+, hasta soluciones de conectividad específicas del cliente completamente implantadas por QATM. Tenemos una solución profesional para cada requisito de aplicación.
| Rango de fuerzas de ensayo | 0.5 - 187.5 kg (4.9 - 1839 N) |
| Posiciones de herramienta | 5 (cambiador de herramientas) |
| Software | QPIX CONTROL 2 |
| Ajuste de altura | motorizado |
| Altura de ensayo | 140 mm |
| Profundidad de garganta | 238 mm |
| Mesa para ensayos | 180 x 200 mm |
| Recorrido transversal | X 220 / Y 220 mm |
| Peso máx. de la pieza de trabajo | "ilimitado" |
| Peso del dispositivo básico | 174 kg |
| Secuencia de ensayo | aplicación de la fuerza totalmente automatizada / electrónica |
| Sistema de cámara / transferencia de imágenes | estándar Ethernet Industrial de 5 MP |
| Operating system / Hard drive | Windows 10 IoT / 128 GB SSD |
| Puertos | 1x USB (frontal) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Lentes | XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Field of view (acc. to equip) | 0.113 x 0.084 mm (100x) to 4.24 x 3.18 mm (XLED2) |
| Opciones adicionales | Pedestal de diseño QATM, protección contra colisiones, láser en cruz, yunques para ensayos, prismas, conexiones de datos, lector de códigos de barras/códigos QR, etc. |
