Vickers / Knoop / Brinell / Rockwell Micro Hardness Tester Qness 10 / 60 M

Pedir una oferta
Crear PDF

Idioma:

Los durómetros Vickers / Knoop / Brinell / Rockwell de la serie Qness 10 / 60 llevan los ensayos de microdureza a un nivel completamente nuevo: la nueva generación de dispositivos de laboratorio de gama alta combina lo mejor de ambos mundos: ensayos de dureza y microscopía sin concesiones y con la máxima facilidad de uso. El revolucionario sistema óptico con cámara a color proporciona resultados reproducibles y fiables en todo momento.

El modelo clásico "Qness 10 / 60 M" de este durómetro Vickers / Knoop / Brinell / Rockwell promete un funcionamiento semiautomático perfecto y un control del posicionamiento del eje Z de alta precisión. La combinación de microdurómetro y microscopio hace de este modelo básico una solución convincente para el laboratorio.

Los microdurómetros QATM se integran a la perfección en la plataforma IoT de Verder Scientific, proporcionando supervisión remota en tiempo real, notificaciones en directo, copias de seguridad sencillas y actualizaciones automáticas de software.

Video del producto

Qness 10 / 60 M Ventajas

  • Semiautomático
  • Rango amplio de fuerzas de ensayo (0,25 g – 62,5 kg)
  • El paquete listo para el ensayo incluye el diamante de ensayo Vickers certificado por ASTM+  DAkkS y lentes 5x / 50x
  • Torreta de ensayo dinámica con cambiador de herramienta de 8 posiciones
  • Software Qpix Control2 M con funciones de microscopía INSPECT
  • Platina cruzada digital con retroalimentación de datos
  • Controlled automatic Z axis

Qness 10 / 60 M ¡Experimente el modelo 3D en el mundo real!

Modelo AR - Visite la página con su smartphone o escanee el código QR en "View in Room" y ¡experimente el modelo 3D en el mundo real!

Los durómetros QATM analizan con precisión de acuerdo con todos los métodos de ensayo habituales y cubren un amplio espectro.

Los ciclos de ensayo totalmente automáticos y controlados electrónicamente garantizan ensayos de dureza rápidos y precisos, así como cambios rápidos de método y detección automática del plano de enfoque. Con el paquete listo para el ensayo el volumen de suministro estándar ya facilita todos los métodos de ensayo Vickers.



Vickers
DIN EN ISO 6507, ASTM E-384, ASTM E92

  • HV 0.00025*
  • HV 0.0005*
  • HV 0.001
  • HV 0.002
  • HV 0.003
  • HV 0.005
  • HV 0.01
  • ✓ HV 0.02
  • ✓ HV 0.025*
  • ✓ HV 0.05
  • ✓ HV 0.1
  • ✓ HV 0.2
  • ✓ HV 0.3
  • ✓ HV 0.5
  • ✓ HV 1
  • ✓ HV 2
  • ✓ HV 2,5
  • ✓ HV 3
  • ✓ HV 5
  • ✓ HV 10
  • HV 20
  • HV 30
  • HV 50
  • HV 60*



Knoop
DIN EN ISO 4545, ASTM E-384, ASTM E92

  • HK 0.001
  • HK 0.002
  • HK 0.005
  • HK 0.01
  • HK 0.015
  • HK 0.02
  • HK 0.025
  • HK 0.05
  • HK 0.1
  • HK 0.2
  • HK 0.3
  • HK 0.5
  • HK 1
  • HK 2



Brinell
DIN EN ISO 6506, ASTM E-10

  • HBW 1/1
  • HBW 1/2.5
  • HBW 1/5
  • HBW 1/10
  • HBW 1/30
  • HBW 2.5/6.5
  • HBW 2.5/31.25
  • HBW 2.5/62.5
  • HBW 5/25
  • HBW 5/62.5



Rockwell
DIN EN ISO 6508, ASTM E-18

  • HRA
  • HRF
  • HR15-N/T
  • HR30-N/T
  • HR45-N/T

Integrated conversions
DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140

   Qness 60 M/A+/A+EVO: con posibilidad de todos los métodos de ensayo Vickers con el volumen de suministro estándar
✓ Qness 10 M/a+: con posibilidad de HV0,02 a HV10 en el volumen de suministro estándar.
* not according to standards



Análisis de fase DIN 9042, ASTM E-562

  • Dimensionamiento automático del objeto de la imagen
  • Resultados del análisis como proporciones porcentuales de una superficie o como valores superficiales nominales en forma de tablas o diagramas



Determinación del tamaño de las partículas DIN 9042, ASTM E-562

  • Determinación del tamaño de las partículas mediante el método de sección lineal o circular
  • Resultados de análisis proporcionados en tablas o diagramas
  • Abrams Circles, Heyn Lines, Snyder-Graff Line



Medición de los espesores de capa DIN EN ISO 1463

  • Determinación del espesor de capas
  • Medición semiautomática de capas horizontales, verticales y radiales



Medición de uniones de soldadura DIN EN ISO 5817

  • Medición y evaluación estandarizada de uniones de soldadura
  • Plantillas prefabricadas con todas las herramientas de medición relevantes, como espesor del cordón de soldadura, refuerzo de la soldadura, profundidad de penetración, etc.
  • Evaluación de piezas buenas/malas y generación de informes automáticas

IoT - Internet de las Cosas La plataforma de acceso remoto a sus dispositivos

Todos los durómetros QATM con software QpixControl2 y QpixT2 se integran perfectamente con la plataforma IoT de Verder Scientific, ofreciendo funciones avanzadas y una conectividad perfecta.

  • Supervisión en tiempo real: Supervise sus equipos desde cualquier lugar del mundo en tiempo real. Con este enfoque basado en datos, podrá tomar decisiones informadas con facilidad.
  • Notificaciones en directo: Adelántese a los acontecimientos con alertas y actualizaciones inmediatas. Las notificaciones en tiempo real garantizan que esté informado en todo momento sobre el rendimiento de sus equipos, lo que permite un mantenimiento proactivo.
  • Copias de seguridad sin esfuerzo: Simplifique la protección de sus datos con nuestra plataforma IoT: tanto si necesita hacer una copia de seguridad de un único dispositivo como de toda una flota, nuestra plataforma agiliza el proceso, minimizando el tiempo de inactividad y la pérdida de datos.
  • Actualizaciones de software automáticas y gratuitas: ¡Despídase de las actualizaciones manuales! Verder Scientific IoT garantiza que sus máquinas estén siempre equipadas con el software más reciente, para un rendimiento y una fiabilidad óptimos.

Qness 10 / 60 M Sistema óptico revolucionario

El sistema de lentes desarrollado y fabricado internamente por QATM establece nuevos estándares. Además de la calidad de imagen cristalina para ensayos de dureza, la iluminación Köhler con luz LED blanca y diafragma de apertura motorizado garantizan un contraste ideal, incluso para imágenes de gran aumento.

Los expertos metalúrgicos lo confirman: La calidad de imagen del Qness 10 / 60 M es comparable en todos los aspectos con la de microscopios de alta calidad. Gracias a su moderno diseño, incluso los requisitos físicos más estrictos de "resolución del sistema de medición" de acuerdo con la norma DIN EN ISO6507-1/2:2018 se cumplen plenamente con las nuevas lentes y el sistema de medición.

Microdurómetro Vickers / Knoop / Brinell Qness 60 M EVO - Iluminación del área de ensayo

Iluminación del área de ensayo

Todos los dispositivos están equipados con la nueva iluminación LED de la zona de trabajo: Posicionamiento simplificado de las muestras para los ensayos de una sola pieza.

Concepto vertical con 2 ejes Z

Concepto vertical con 2 ejes Z

La distribución del movimiento vertical en 2 ejes presenta ventajas decisivas. El primer eje Z realiza un control dinámico del movimiento, permitiendo dirigir el indentador rápida y cómodamente hacia la superficie de ensayo a una velocidad de hasta 30 mm/s. El segundo eje Z adicional del sistema QATM ofrece un sistema de posicionamiento de alta resolución para una mayor precisión al aplicar y centrar la fuerza.

Cambiador de herramientas de 8 posiciones

Cambiador de herramientas de 8 posiciones

Se pueden montar hasta 8 diamantes o lentes de ensayo diferentes en la torreta ultramoderna del durómetro Vickers / Knoop / Brinell. La estructura compacta tiene un ángulo de 20° para garantizar una excelente visibilidad del área de ensayo.

Lo más destacado: los módulos de ensayo de dureza de nuevo desarrollo sirven como soportes modulares de indentadores que permiten el reequipamiento "plug-and-play" de los equipos de ensayo Brinell y Knoop en cualquier momento después de su entrega.

Nuevo método de ensayo Rockwell

Nuevo método de ensayo Rockwell

Además de los métodos ópticos Vickers, Knoop y Brinell, ahora también se pueden realizar mediciones Rockwell con los nuevos microdurómetros. Para ello se ha desarrollado un módulo de ensayo Rockwell especial.

Tecnología CAS

Tecnología CAS

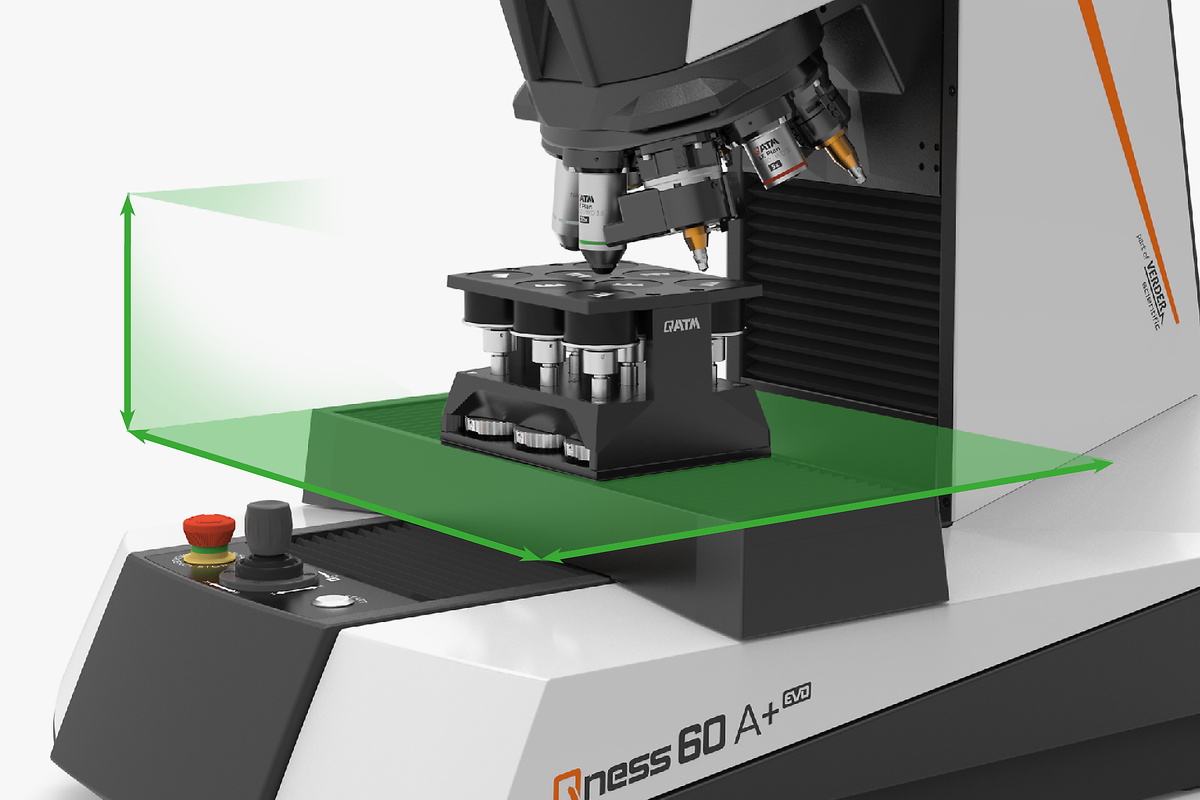

La innovadora tecnología del Sistema de Prevención de Colisiones (CAS) protege las piezas mecánicas del dispositivo utilizando cálculos predictivos del movimiento en 3D para visualizar los efectos de las colisiones y los errores de funcionamiento.

Calibre digital

Calibre digital

Con el calibre digital compatible con el sistema Qpix Control2, los componentes pueden medirse directamente y la altura o el diámetro de la pieza pueden transferirse al software de forma inalámbrica pulsando un botón: de este modo, el control de la altura del cabezal de ensayo de los durómetros A+ permite alcanzar la altura de ensayo de forma totalmente automática y fiable sin necesidad de introducir datos manualmente.

Portamuestras Perfección en la semiautomatización

Los portamuestras QATM están diseñados para garantizar la precisión y la repetibilidad. En combinación con la platina digital y la retroalimentación de datos, el dispositivo proporciona valores de medición perfectos.

Qness 10 / 60 M Tecnología pionera - implementación exclusiva

Software Qpix Control2M

Software Qpix Control2M

La versión del software de control intuitivo Qpix Control2 M se incluye con el Qness 10/60 M con el fin de proporcionar unas funciones sofisticadas adaptadas a los requisitos de los durómetros semiautomáticos: gestión de lotes organizada con claridad y uso eficaz de las plantillas de una amplia gama de proyectos de ensayo, así como estructuración de los resultados de ensayos con información completa del proyecto en segundo plano. Las plantillas fácilmente generables incluyen toda la información necesaria sobre patrones de ensayo, métodos de ensayo, nombres de objetos y detalles de campos del usuario.

Platina cruzada digital con retroalimentación de datos

Platina cruzada digital con retroalimentación de datos

Permite la definición previa de serie de programas en ensayos con un número fijo de puntos de ensayo. En caso necesario, también con una platina manual, husillo micrométrico digital y retorno a posición, como el utilizado para las progresiones manuales de CHD.

Portamuestras específico del cliente

Máxima versatilidad

Insuperable en ensayos de una sola pieza y series limitadas de muestras de componentes de cualquier tamaño: la facilidad de uso junto con los complementos opcionales para microscopía hacen del QATM Qness 10/60 M un paquete integral único y de alta calidad.

Rendimiento optimizado y diseño silencioso

Rendimiento optimizado y diseño silencioso

Los parámetros de ensayo optimizados y los tiempos reducidos para el enfoque automático, la regulación del brillo y la evaluación de la imagen, incluidos de serie, permiten unos tiempos de ciclo únicos en el trabajo diario con durómetros de la nueva línea de productos de microdurómetros, incluso más rápidos que el modelo anterior. Otra ventaja del nuevo concepto de máquina es el énfasis en la reducción de las emisiones de ruido en funcionamiento y movimiento, lo que la hace especialmente adecuada para el uso en laboratorio.

Amplia gama de funciones básicas

Amplia gama de funciones básicas

El modelo básico de QATM ya incluye varias funciones que ahorran trabajo

  • Sistema de autoenfoque optimizado
  • Regulación automática del brillo
  • Evaluación automática de la imagen para ensayos de dureza con múltiples modos de evaluación
  • Generador de protocolos integrado
Surface Indentation Recognition

Surface Indentation Recognition

The adjustable surface indentation recognition function reduces the required eff ort of sample preparation for testing the hardness of non-optimum surfaces. Hence, automatic indentation recognition is also possible on critical surfaces (etching, grinding...).

Pantalla de estado iluminada Trae luz a la oscuridad

El logotipo QATM iluminado muestra con un solo vistazo el estado actual del dispositivo. El ritmo de intervalo del parpadeo indica si el dispositivo está funcionando automáticamente o si está libre para que el personal del laboratorio pueda realizar nuevas tareas. Además, la iluminación del área de ensayo con LED instalada de serie no solo permite colocar correctamente las muestras y los portamuestras, sino que en la versión M garantiza una intensidad uniforme de la luz en el área de trabajo.

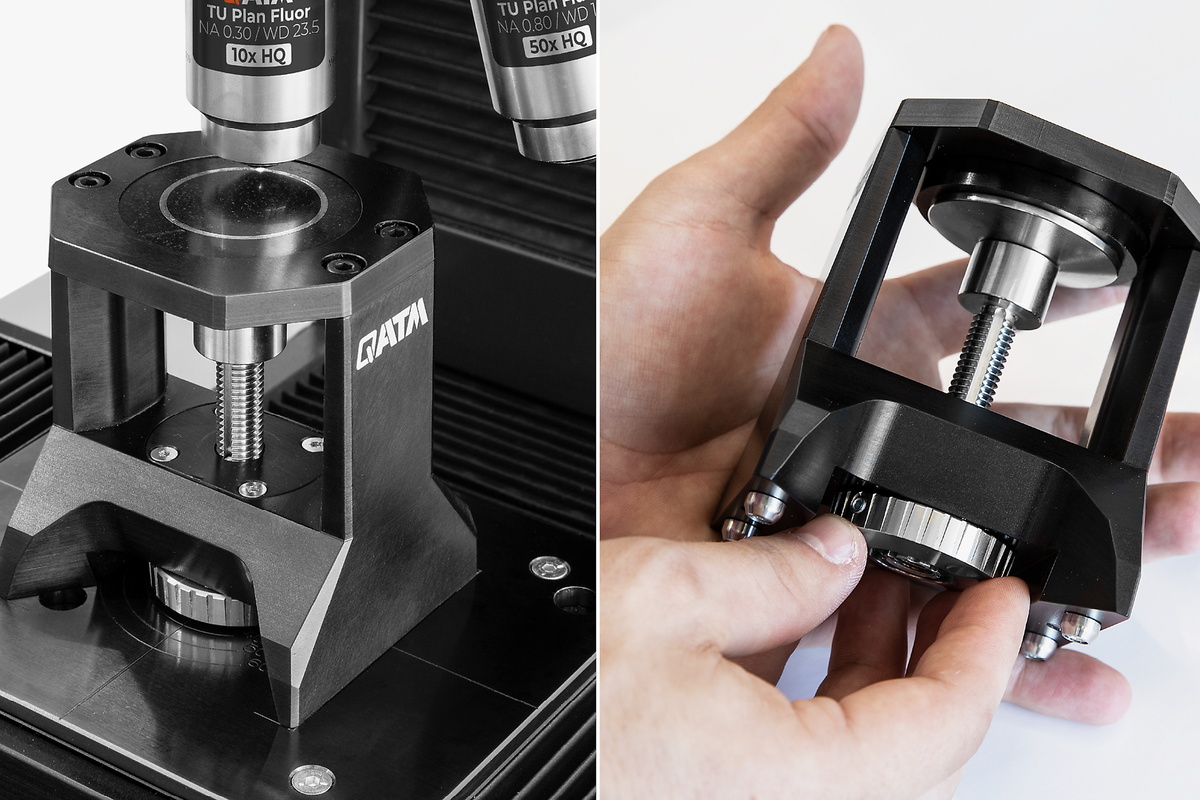

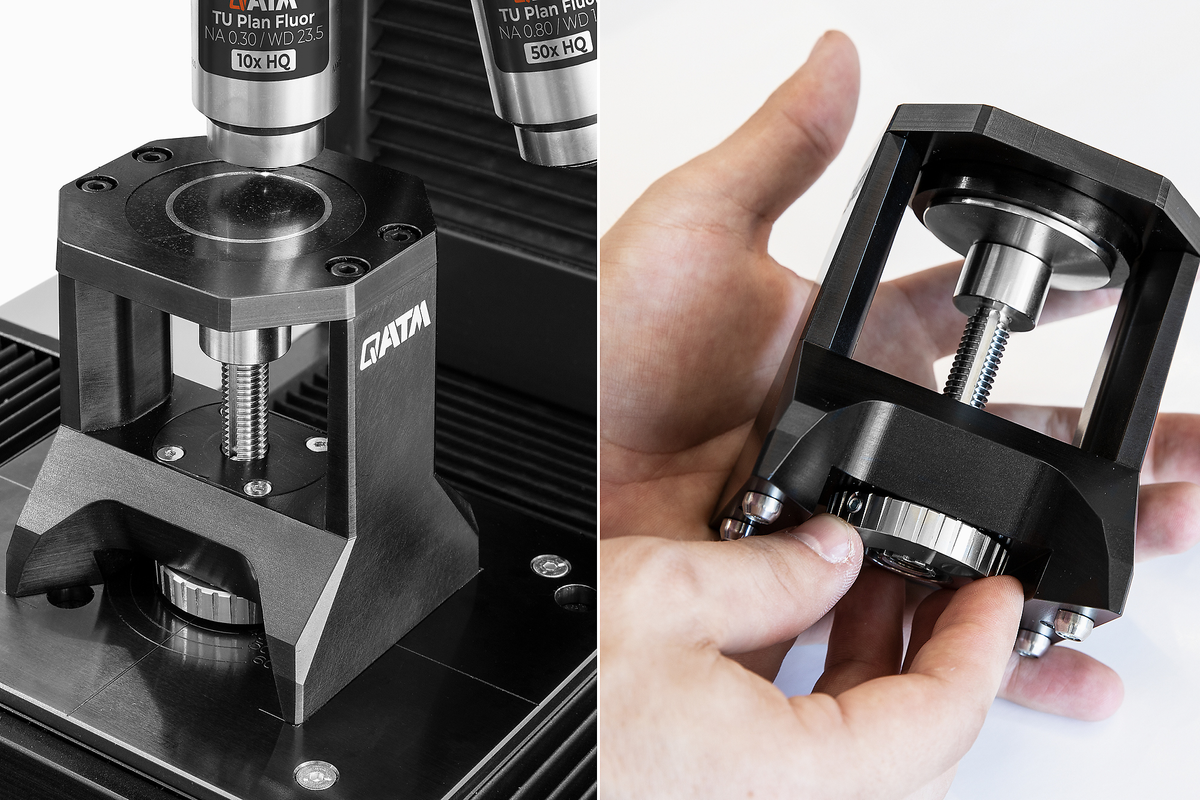

Muestras montadas

Muestras montadas

Sujeción segura de las muestras gracias a un nuevo diseño del portamuestras con un limitador de la fuerza de sujeción integrado, así como un centrado y posicionamiento de la muestra simplificados. La placa de soporte con junta articulada fija incluso las muestras no planas para evitar que se inclinen o se deslicen durante el análisis. Disponible con 1, 4 u 8 posiciones de sujeción y anillos adaptadores para una amplia gama de diámetros de muestras (en sistema métrico e imperial).

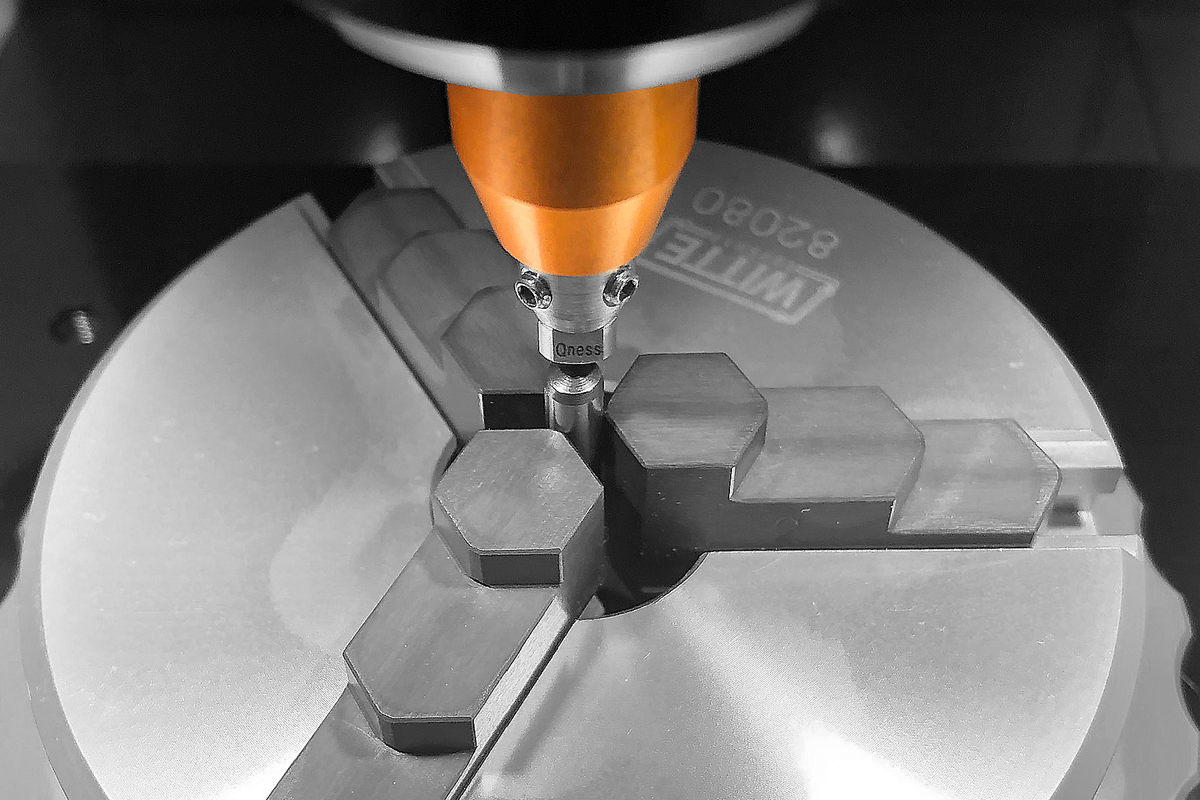

Muestras no embutidas

Muestras no embutidas

En el portamuestras universal se pueden sujetar componentes de casi cualquier forma geométrica. Los cuatro pernos de sujeción pueden ajustarse de forma variable en diferentes ranuras en T.

 Macrodurómetro QNESS 200 CSA+ - Dispositivos de sujeción especiales

Dispositivos de sujeción especiales

QATM es el socio profesional perfecto para asesorarle sobre requisitos complejos y dispositivos de fijación. Con mucho gusto le asesoraremos, diseñaremos y pondremos en práctica una solución personalizada para usted, ya que solo la solución de sujeción de componentes adecuada puede garantizar resultados fiables.

Revolucionario concepto operativo en 3D La nueva generación de software para su durómetro

La versión del software de control intuitivo Qpix Control2 M se incluye con cada durómetro Vickers / Knoop / Brinell / Rockwell Qness 10 / 60 M con el fin de proporcionar unas funciones sofisticadas adaptadas a los requisitos de los durómetros semiautomáticos: gestión de lotes organizada con claridad y uso eficaz de las plantillas de una amplia gama de proyectos de ensayo, así como estructuración de los resultados de ensayo con información completa del proyecto en segundo plano. Las plantillas fácilmente generables incluyen toda la información necesaria sobre patrones de ensayo, métodos de ensayo, nombres de objetos y detalles de campos del usuario.

Funcionamiento mediante un sistema de PC externo

Cargar muestras, cargar fila, iniciar 3 pasos hasta el resultado

1. Cargar muestras

1. Cargar muestras

La máquina se desplaza automáticamente a la altura del portamuestras.

2. Cargar fila

2. Cargar fila

Configuración rápida de la fila: Arrastre cómodamente la fila de puntos de ensayo con el ratón.

3. Iniciar la secuencia de ensayo

3. Iniciar la secuencia de ensayo

La secuencia del ensayo se ejecuta conforme a las normas vigentes para ensayos de dureza.

Standard Features



Funciones opcionales



Microscopía & Análisis



Selección de lentes simplificada

Selección de lentes simplificada

En función del método seleccionado (por ejemplo, HV10), se muestra el rango de dureza que puede medirse para cada lente. También se resalta la lente más adecuada.

Sistema dual

Con el software Qpix Control 2, se pueden manejar varios dispositivos QATM (por ejemplo, un Qeye 800 y un Qness 60 A+ EVO) con el mismo sistema de PC. Es fácil alternar entre los dos dispositivos en el software.

Automatic Minimum Distance

Lector de códigos de barras/códigos QR/DMC

Las plataformas de software Qpix admiten el uso de lectores de códigos de barras y códigos QR. Ya sea simplemente insertando datos de cabecera (estándar), gestionando la integración completa de dispositivos de lectores para la selección automática de plantillas o recuperando datos de sistemas de nivel superior (opcional), los lectores de códigos de barras/códigos QR simplifican los procesos de trabajo del investigador, al tiempo que evitan errores operativos.

Análisis de fase INSPECT

Análisis de fase INSPECT

  • Dimensionamiento automático del objeto de la imagen
  • Evaluación de las fracciones de fase según ISO 9042 y ASTM E562
  • Ofrece resultados analíticos como proporciones porcentuales de una superficie o como valores superficiales nominales en forma de tablas o diagramas

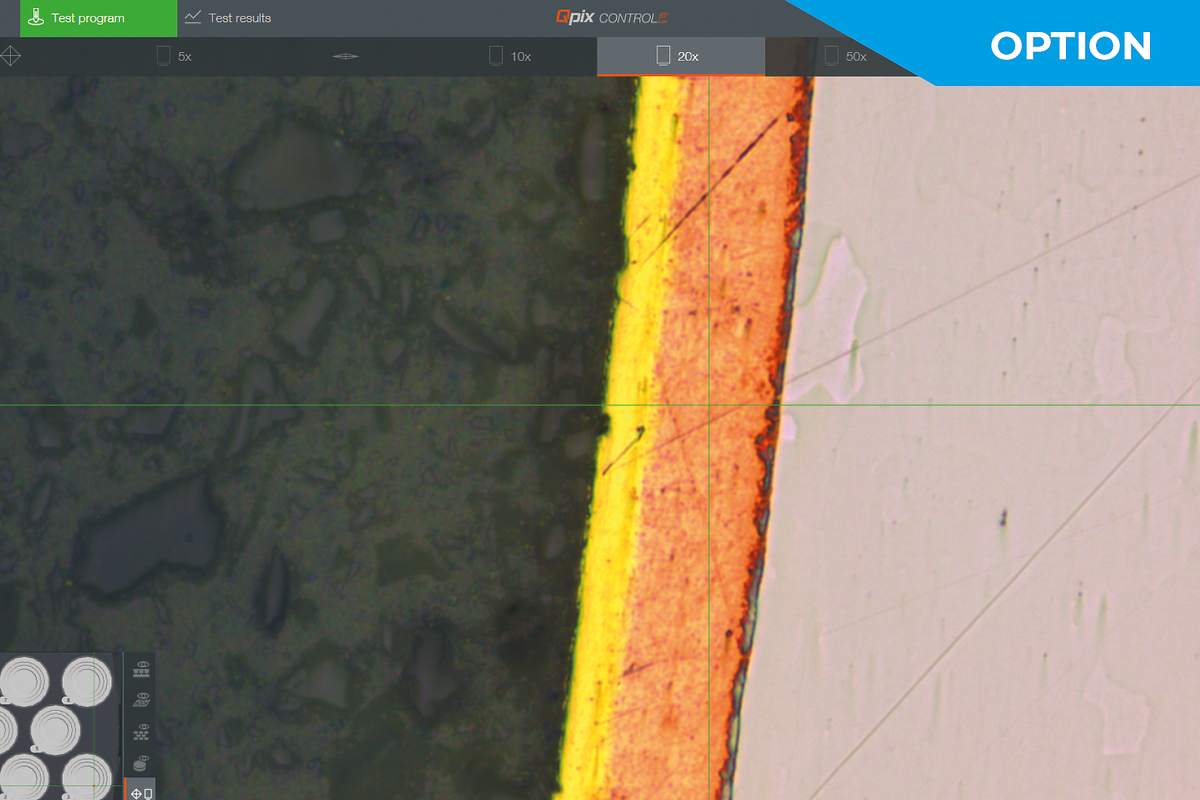

Medición de los espesores de capa INSPECT

Medición de los espesores de capa INSPECT

  • Determinación del espesor de capa según la norma DIN EN ISO 1463
  • Medición semiautomática de capas horizontales, verticales y radiales
  • Presentación de espesores de capa como valores estadísticos para las longitudes en forma de tablas o diagramas
Determinación del tamaño de las partículas INSPECT

Determinación del tamaño de las partículas INSPECT

  • Determinación del tamaño de las partículas según la norma DIN EN ISO 643 y ASTM E112 mediante el método de sección lineal o circular
  • Resultados del análisis proporcionados en tablas o diagramas
  • Documentación de las características estadísticas del tamaño de las partículas y de las longitudes de los segmentos que las atraviesan.
Medición de uniones de soldadura Inspect

Medición de uniones de soldadura Inspect

  • Medición y evaluación estandarizadas de los cordones de soldadura
  • Plantillas prefabricadas con todas las herramientas de medición relevantes, como espesor del cordón de soldadura, refuerzo de la soldadura, profundidad de penetración, etc.
  • Evaluación de piezas buenas/malas y generación de informes automáticas

Industria 4.0 Qconnect para futuros conectados

Qconnect es la interfaz del software Qpix Control 2 de QATM, que proporciona a los clientes una gama completa de conectividad entre dispositivos, desde la producción en serie, interfaces XML abiertas (bidireccionales) y soluciones plug-in previamente especificadas, como QDAS Plug-In+, hasta soluciones de conectividad específicas del cliente completamente implantadas por QATM. Tenemos una solución profesional para cada requisito de aplicación.

Flexible Data Connection in Data Base System

Calidad probada Calibración y supervisión

Gestor de Calibración

Gestor de Calibración

Es un salto adelante en la gestión de los resultados de calibración - El Gestor de Calibración QATM recuerda a los operarios los ensayos necesarios a intervalos libremente definibles. Los resultados de los ensayos se añaden al registro estadístico en curso pulsando un botón.

Bloques de ensayo de dureza premium

Bloques de ensayo de dureza premium

Calidad superior en una amplia variedad. Calibración DAkkS (ISO/IEC 17025) independiente según DIN EN ISO y ASTM, incluido el software para los ensayos periódicos conforme a las normas.

Login via NFC

Login via NFC

The Qpix Control 2 software supports user login using an external NFC reader. Depending on the NFC tag/card, the customer‘s existing access cards can also be programmed in, for example.

Qness 10 / 60 M Datos técnicos

Technical Data
Rango de fuerzas de ensayoQness 10 M: 20 gf - 10 kgf (0.196 - 98.07 N)
Qness 60 M: 0.25 gf - 62.5 kgf (0.00245 - 612.92 N)
Método de ensayoVickers, Knoop, Brinell, Rockwell (option)
Secuencia de ensayoaplicación de la fuerza totalmente automatizada / electrónica
Eje ZDynamic, automated (CAS-Technic)
Z-axis travelling distance150 mm (5.91“); Option: 260 mm (10,2“)
Profundidad de garganta170 mm (6.69“)
Posiciones de herramienta8-fold motorized tool changer
max. 3 hardness testing modules, max. 7 lenses
Sistema de cámara5 Mpixel - CMOS color, USB3.0
Optisches SystemUpright microscope with Koehler lighting
Aperture diaphragmmotorizado
LentesXLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x
Lens typesStandard (Achromat) and High Quality (Semi-apochromat) for hardness testing and microscopy
XLED for optimised Brinell hardness testing
Campo de visión (en función del equipamiento)0.074x0.055 mm (100x) to 2.80x2.10 mm (XLED 2)
Yunque para ensayos / platina cruzada XYOption: manual cross slide; Reduces test height by 26 mm
Tamaño de mesaØ 100 mm (3.94“)
(cross slide: 135 x 135 mm)
Traverse path at cross slideX 25, Y 25 mm (0.98 x 0.98“); Option X 50 x Y 50 mm (1.97 x 1.97“)
Control elementsEmergency stop, Start button, Joystick Z-axis
SoftwareQpix Control2 "M"
Peso máx. de la pieza de trabajo50 kg (110 lbs)
Peso del dispositivo básico55 kg (121.3 lbs)
Included basic equipmentIndenter Vickers ASTM + DAkkS; Lens 5x, 50x
Interfaces1x USB 3.0
Conexión eléctrica100 – 240 V ~1/N/PE, 45-65 Hz

Qness 10 / 60 M Configure ahora y envíe su consulta
